0.10.a Nebelmaschinen | Showcontroller Anleitung

Der häufigste Anwendungsfall einer DMX-Steuerung aus der Showcontroller LIVE Konsole heraus ist die Ansteuerung einer oder mehrerer Nebelmaschinen.

Diese können per DMX aus Hardware-Interface #1 oder per Artnet gesteuert werden.
Dazu müssen die Nebelmaschinen adressiert werden.

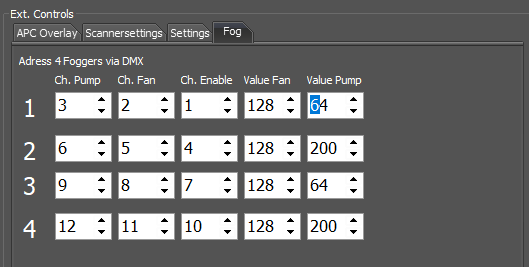

Dieses geschieht rechts im Reiter "Fog":

8anebelamschinen

Die Adressierung ist sehr universell. Es werden nur die Kanäle benutzt deren Wert über 1 liegt.

Ch. Pump           Adresse der Pumpe
Ch. Fan              Adresse des Lüfters
Ch. Enable         Heizung ein/aus
Value Fan           Ausgabewert Lüfter wenn Gerät Enabled
Value Pump       Ausgebewert Pumpe wenn "Fog On"

Beispiel für Gerät Nr. 1:Beispiel für Gerät Nr. 1:
Wenn im Reiter APC Overlay "Enable Fog Machines" aktiv ist :
8anebelamschinen 1

dann wird Kanal 1 (Ch. Enable) auf 255 gesetzt und die Heizung ist aktiv.Auch Kanal 2 (Ch. Fan) reagiert auf den Wert von "Value Fan". Also Heizung und Lüfter sind an.Ein Klick auf "Fog Now" oder "Fog On/Off" setzt Kanal 3 (Ch. Pump) auf den Wert 64 (Value Pump).
Diese DMX Werte werden sowohl per Artnet (wenn im Reiter "Settings" Enabled) sowie per DMX an Hardware-Interface #1 gesendet.
